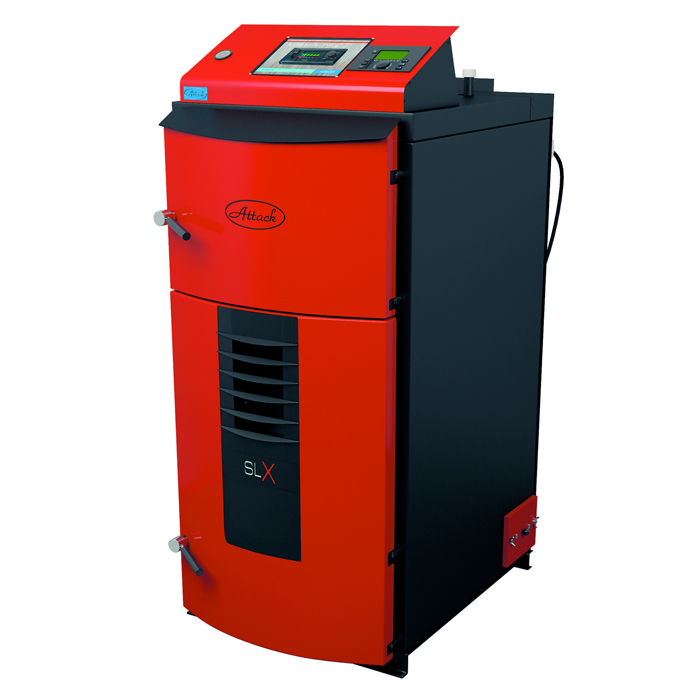

Attack SLX
Caldaie a legna ad alta resa e grandi volumi di caricoVani di carico enormi per autonomie straordinarie. La SLX presenta tutto il bagaglio tecnico della caldaia a legna DPX aggiungendo un vano di carico dalle dimensioni sensibilmente maggiori. E’ una caldaia a fiamma inversa e gassificazione con estrattore fumi in aspirazione. Gli scambiatori di calore sono costituiti da tubi circondati dall’acqua di caldaia; al loro interno i turbolatori rallentano il passaggio dei fumi migliorando lo scambio termico e permettono di pulire gli scambiatori muovendoli manualmente tramite l’apposita leva.
La caldaia a legna Attack SLX Profi, è controllata da un sistema elettronico di regolazione della temperatura, con un elevato comfort di utilizzo ed il mantenimento di parametri ottimali di combustione e scambio termico, per un sensibile miglioramento del rendimento stagionale. Il regolatore misura la temperatura dell’acqua in caldaia e ne indica il valore, controlla il ventilatore di estrazione dei fumi di scarico e la pompa di riscaldamento. E’ disponibile anche la versione Lambda con sonda lambda e pulizia automatica degli scambiatori di calore.
- Vani di carico con enormi capacità (200l e 230l) per pezzi di legna fino a 75 cm di lunghezza
- Notevole autonomia fra una carica e la successiva
- Tecnologia di combustione a fiamma inversa e gassificazione
- Altissimi rendimenti
- Estrattore fumi incorporato in aspirazione (A)
- Scambiatore di calore verticale a fascio tubiero con turbolatori per
- massimizzare lo scambio termico (B)
- Pulizia dello scambiatore tramite movimentazione dei turbolatori con sistema
- manuale a leva
- Zona inferiore a bagno d’acqua con refrattari dalla geometria progettata
- appositamente per generare turbolenza con conseguente migliore scambio
- termico (D)
- Portello di caricamento legna con automatismo di apertura e chiusura del bypass
- dei fumi
- Scambiatore di sicurezza integrato in caldaia
- Raccordo per l’uscita fumi reversibile, orizzontale o verticale
- Regolatori disponibili: Profi e Lambda
| DATI TECNICI | SLX 25 | SLX 30 | SLX 45 | SLX 55 | ||
| Potenza (campo di modulazione) | kW | 12 – 25 | 16 – 30 | 22 – 45 | 26 – 55 | |
| Rendimento utile Profi | % | 90,6 | 90,5 | 90,2 | 90,2 | |
| Rendimento utile Lambda | % | 91,5 | 91,3 | 90,3 | 90,0 | |
| Superficie dello scambiatore di calore | m² | 2,95 | 2,95 | 3,32 | 3,32 | |
| Contenuto d’acqua del corpo caldaia | l | 117 | 117 | 136 | 136 | |
| Massa a secco | kg | 570 | 570 | 650 | 650 | |
| Capacità accumulo termico minima/consigliata | l | 1.250/1.800 | 1.500/2.000 | 2.000/2.500 | 2.500/3.000 | |
| Pressione | max.di esercizio | bar | 2,5 | 2,5 | 2,5 | 2,5 |
| di prova | bar | 4 | 4 | 4 | 4 | |
| Dimensioni | Altezza (Quota A) | mm | 1472 | 1472 | 1472 | 1472 |
| Larghezza (con sporgenze) (B) | mm | 703 | 703 | 703 | 703 | |
| Profondità (con estrattore fumi) (C) | mm | 1337 | 1.337 | 1.506 | 1.506 | |
| Caricamento | Dimensione apertura portello | mm | 235 x 445 | |||
| Volume utile per il caricamento | dm³ | 200 | 200 | 230 | 230 | |
| Quantità media di legna stoccabile | kg | 65 | 65 | 75 | 75 | |
| Durata media della carica a potenza massima | h | 7,2 | 6,5 | 5,1 | 4 | |
| Profondità vano di carico (D) | mm | 690 | 690 | 790 | 790 | |
| Lunghezza massima dei pezzi | mm | 650 | 650 | 750 | 750 | |
| Camino* | Diametro minimo | mm | 180 | 200 | 200 | 200 |
| Altezza minima | m | 8 | 8 | 8 | 8 | |
| Tiraggio minimo canna fumaria | Pa | 23 | 23 | 23 | 23 | |
| Connessioni idrauliche | Attacco mandata (E) | DN | 40 | 40 | 50 | 50 |
| Attacco ritorno (F) | DN | 40 | 40 | 50 | 50 | |
| Rumorosità massima | db | 65 | 65 | 65 | 65 | |
| Grado di protezione | IP | 21 | 21 | 21 | 21 | |
| Assorbimento elettrico | W | 38 | 54 | 78 | 78 | |
| Alimentazione elettrica | V/Hz | 230/50 | ||||
| Tipo di combustibile: legna vergine in pezzi con umidità relativa del 12% fino al massimo del 20%, diametro 50-150 mm | ||||||
| * Il camino deve essere dimensionato da un tecnico per garantire il tiraggio in Pa richiesto nella scheda: altezza e diametro minimo sono dunque indicativi | ||||||
| SLX 25 | SLX 30 | SLX 45 | SLX 55 | |||
| Dimensioni | Altezza (Quota A) | mm | 1472 | 1472 | 1472 | 1472 |
| Larghezza (con sporgenze) (B) | mm | 703 | 703 | 703 | 703 | |
| Profondità (con estrattore fumi) (C) | mm | 1337 | 1.337 | 1.506 | 1.506 | |
| Caricamento | Dimensione apertura portello | mm | 235 x 445 | |||
| Volume utile per il caricamento | dm³ | 200 | 200 | 230 | 230 | |
| Quantità media di legna stoccabile | kg | 65 | 65 | 75 | 75 | |
| Durata media della carica a potenza massima | h | 7,2 | 6,5 | 5,1 | 4 | |
| Profondità vano di carico (D) | mm | 690 | 690 | 790 | 790 | |
| Lunghezza massima dei pezzi | mm | 650 | 650 | 750 | 750 | |
| Camino | Diametro minimo | mm | 180 | 200 | 200 | 200 |
| Altezza minima | m | 8 | 8 | 8 | 8 | |
| Tiraggio minimo canna fumaria | Pa | 23 | 23 | 23 | 23 | |
| Connessioni idrauliche | Attacco mandata (E) | DN | 40 | 40 | 50 | 50 |
| Attacco ritorno (F) | DN | 40 | 40 | 50 | 50 | |
