Attack DPX
Caldaie a legna ad alta resa e basse emissioniLivelli di emissione eccezionalmente ridotti e un’altissima efficienza. La DPX è una caldaia a legna, aspirata a fiamma inversa e gassificazione di ultima generazione, che utilizza la più evoluta tecnologia a disposizione. Costruita in acciaio ad alto spessore (6 mm), è controllata da sistemi elettronici di regolazione della temperatura che permettono il mantenimento di parametri ottimali di combustione e scambio termico, migliorando sensibilmente il rendimento stagionale. La DPX ha gli scambiatori a fascio tubiero con turbolatori movibili tramite un’apposita leva che rende la pulizia più pratica e comoda. Possibilità di scelta dei regolatori tra Profi o Lambda.
Vantaggi:
- Aspirata a fiamma rovesciata e gassificazione
- Rendimento fino a 90,3%
- Scambiatore tubolare verticale
- Turbolatori mobili per pulizia scambiatori tramite leva
- Estrattore fumi incorporato
- Grande autonomia
- Facile gestione e pulizia
- Scambiatore di sicurezza incorporato
- Tecnologia di combustione a fiamma inversa e gassificazione
- Altissimi rendimenti
- Estrattore fumi incorporato in aspirazione (A)
- Scambiatore di calore verticale a fascio tubiero con turbolatori per massimizzare lo scambio termico (B)
- Pulizia dello scambiatore tramite movimentazione dei turbolatori con sistema manuale a leva
- Ampi vani di carico per pezzi di legna fino a 100 cm (C)
- Grande autonomia fra una carica e la successiva
- Zona inferiore a bagno d’acqua con refrattari dalla geometria progettata appositamente per generare turbolenza con conseguente migliore scambio termico (D)
- Portello di caricamento legna con automatismo di apertura e chiusura del by-pass dei fumi
- Scambiatore di sicurezza integrato in caldaia
- Raccordo per l’uscita fumi reversibile, orizzontale o verticale
- Regolatori disponibili: Profi e Lambda
| DATI TECNICI | DPX 25 | DPX 30 | DPX 45 | DPX 80 | ||
| Potenza (campo di modulazione) | kW | 12 – 25 | 15 – 30 | 22 – 45 | 32 – 80 | |
| Rendimento utile (versione Profi) | % | – | 90,4 | 90,1 | 90,6 | |
| Rendimento utile (versione Lambda) | % | 90,1 | 90,6 | – | – | |
| Superficie dello scambiatore di calore | m² | 2,52 | 2,78 | 3,03 | 5,60 | |
| Contenuto d’acqua del corpo caldaia | l | 100 | 110 | 128 | 210 | |
| Massa a secco | kg | 430 | 460 | 490 | 800 | |
| Capacità accumulo termico minima/consigliata | l | 800/1.200 | 1.000/1.500 | 1.500/2.000 | 3.000/4.000 | |
| Pressione | max.di esercizio | bar | 2,5 | 2,5 | 2,5 | 2,5 |
| di prova | bar | 4 | 4 | 4 | 4 | |
| Dimensioni | Altezza (Quota A) | mm | 1.240 | 1.240 | 1.240 | 1.575 |
| Larghezza (con sporgenze) (B) | mm | 700 | 700 | 700 | 915 | |
| Profondità (con estrattore fumi) (C) | mm | 1.240 | 1.340 | 1.440 | 1.846 | |
| Caricamento | Dimensione apertura portello | mm | 235 x 445 | 292 x 542 | ||
| Volume utile per il caricamento | dm³ | 125 | 158 | 190 | 440 | |
| Quantità media di legna stoccabile | kg | 40 | 50 | 60 | 135 | |
| Durata media della carica a potenza massima | h | 3 | 3 | 3 | 3 | |

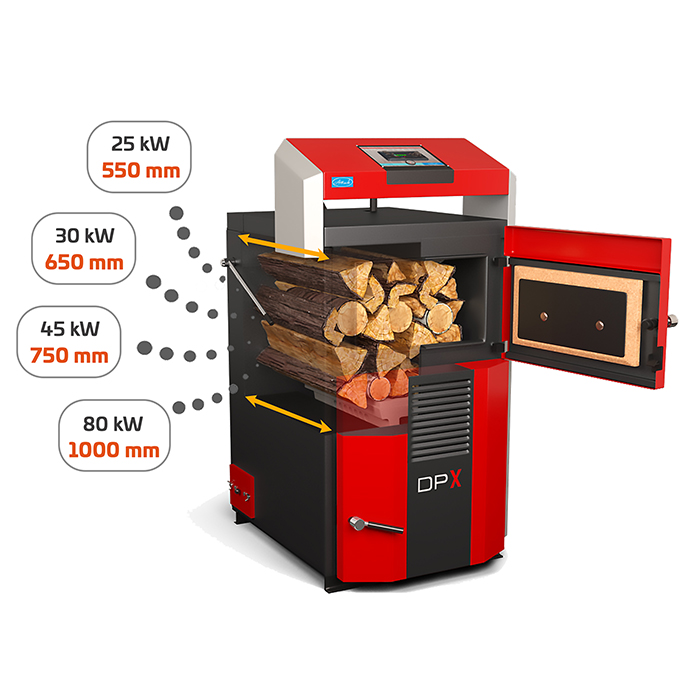

| Profondità vano di carico (D) | mm | 590 | 690 | 790 | 1.100 | |
| Lunghezza massima dei pezzi | mm | 550 | 650 | 750 | 1.000 | |
| Camino* | Diametro minimo | mm | 180 | 200 | 200 | 250 |
| Altezza minima | m | 8 | 8 | 8 | 9 | |
| Tiraggio minimo canna fumaria | Pa | 23 | 23 | 23 | 35 | |
| Connessioni idrauliche | Attacco mandata (E) | DN | 40 | 40 | 50 | 50 |
| Attacco ritorno (F) | DN | 40 | 40 | 50 | 50 | |
| Rumorosità massima | db | 65 | 65 | 65 | 65 | |
| Grado di protezione | IP | 21 | 21 | 21 | 21 | |
| Assorbimento elettrico | W | 38 | 48 | 78 | 90 | |
| Alimentazione elettrica | V/Hz | 230/50 | ||||
| Tipo di combustibile: legna vergine in pezzi con umidità relativa del 12% fino al massimo del 20%, diametro 50-150 mm *Il camino deve essere dimensionato da tecnico per garantire il tiraggio in Pa richiesto: altezza e diametro minimo sono dunque indicativi | ||||||
| DPX 25 | DPX 30 | DPX 45 | DPX 80 | |||
| Dimensioni | Altezza (Quota A) | mm | 1.240 | 1.240 | 1.240 | 1.575 |
| Larghezza (con sporgenze) (B) | mm | 700 | 700 | 700 | 915 | |
| Profondità (con estrattore fumi) (C) | mm | 1.240 | 1.340 | 1.440 | 1.846 | |
| Caricamento | Dimensione apertura portello | mm | 235 x 445 | 292 x 542 | ||
| Volume utile per il caricamento | dm³ | 125 | 158 | 190 | 440 | |
| Quantità media di legna stoccabile | kg | 40 | 50 | 60 | 135 | |
| Durata media della carica a potenza massima | h | 3 | 3 | 3 | 3 | |
| Profondità vano di carico (D) | mm | 590 | 690 | 790 | 1.100 | |
| Lunghezza massima dei pezzi | mm | 550 | 650 | 750 | 1.000 | |
| Camino | Diametro minimo | mm | 180 | 200 | 200 | 250 |
| Altezza minima | m | 8 | 8 | 8 | 9 | |
| Tiraggio minimo canna fumaria | Pa | 23 | 23 | 23 | 35 | |
| Connessioni idrauliche | Attacco mandata (E) | DN | 40 | 40 | 50 | 50 |
| Attacco ritorno (F) | DN | 40 | 40 | 50 | 50 | |
